嵌入式空心編碼器EI105H70
產品介紹：
EI105H70是一款空心的內嵌式增量磁性旋轉編碼器，無外殼結構，PCB外徑105mm，內徑70mm，易于設備的內部安裝，與客戶設備形成一個整體，板載的讀透可以感應到磁場強度，因而可以測量出旋轉角度及轉速，分辨率為2^12~20位PPR可選。
技術參數：
| 電氣參數 | |
| 輸出波形 | 方波和模擬電壓 |
| 接口 | 差分A+/A-,B+/B-,Z+/Z- 和 SIN/COS 1Vpp |
| 消耗電流 | ≤100mA |
| 分辨率 | 2^12~20位PPR |
| 電路特征 | 差分電壓ABZ三相，模擬S電壓IN/COS兩路 |
| 電源電壓 | DC 5V |
| 輸出電壓 | 高電平VH≥85%VCC 低電平VL≤0.3v |
| 機械參數 | |
| 轉速 | 5000 rpm |
| 直徑 | 105mm |
| 厚度 | 5 mm |
| 重量 | <200g（含磁鐵） |
| 工作壽命 | 50000h(+40℃) |
| 儲存溫度 | -40~105℃ |
| 工作溫度 | -25~85℃ |

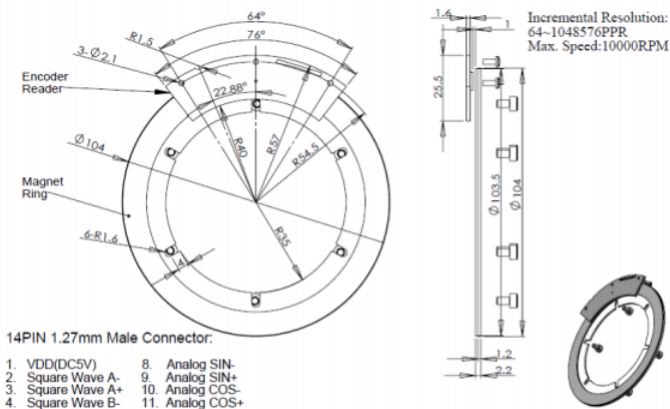

讀數頭尺寸圖：
模組整體尺寸圖：
